Что такое интроскоп

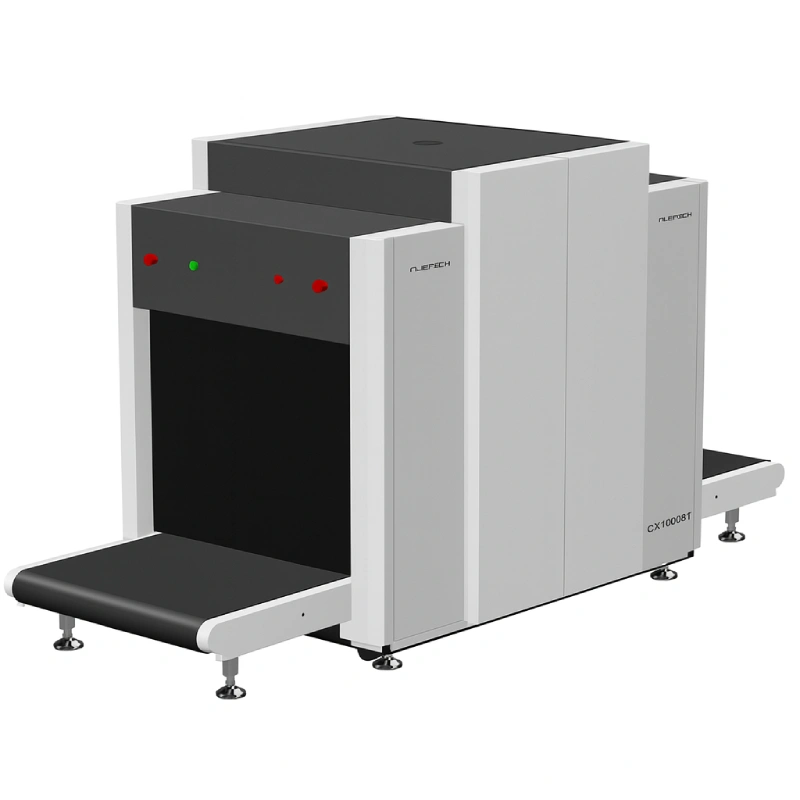

Интроскоп – это досмотровое оборудование, предназначенное для детального обследования некоего грузового места на предмет его содержимого без непосредственного вскрытия. Сегодня интроскопы мы встречаем ежедневно на станциях метро, при входе на территории вокзалов, в пунктах досмотра, расположенных в аэропортах и морских терминалах. Те «черные ящики», в которые уходит по ленте наш багаж, как раз и представляют собой интроскопы.
Объект досмотра может иметь различные размеры и свойства – от почтового отправления до полноценного грузового контейнера с толстыми металлическими стенками. Альтернативой интроскопу при сохранении заданного уровня безопасности может выступать только полный досмотр в прямом смысле вручную, что на несколько порядков снизит пропускную способность, либо потребует увеличение штата сотрудников на те же порядки. Именно в силу экономической выгоды от их применения интроскопы получили свое очень широкое распространение в самых различных отраслях и на самых различных объектах – прежде всего, транспортной инфраструктуры для противодействия террористической угрозе, в пограничных и таможенных органах для контроля прохождения грузов через границу, для контроля почтовых отправлений, при обеспечении безопасности массовых мероприятий, на предприятиях для предотвращения хищений, в системах допуска в государственные и правительственные учреждения, в правоохранительных и силовых структурах и т.п.
Принцип работы интроскопа
Принцип работы интроскопа основан на использовании рентгеновского излучения. По ленте конвейера или вручную исследуемый багаж или ручная кладь попадает в камеру, где подвергается воздействию рентгеновских лучей (от установленного внутри камеры излучателя). Разные вещества, разные материалы имеют разную степень поглощения и отражения рентгеновских лучей. Таким образом, после прохождения через исследуемый объект на чувствительный элемент (матрицу) лучи попадут с разной степенью ослабления. В результате на матрице отобразится проекция всего содержимого багажа. Изображение получается исключительно монохромным, поскольку имеем дело с излучением одной длины волны. То, что на экране монитора изображение выглядит раскрашенным, «заслуга» исключительно ПО.
Тем более, что цвет изображения предмета не совпадает с цветом оригинала. Цвет того или иного изображения определяется не цветом самого предмета, а степенью поглощения им рентгеновского излучения, что позволяет разделить содержимое по плотности. В свою очередь, такое разделение по цветам позволяет определить принадлежность того или иного предмета к определенной группе веществ – органика, к которой относится, в частности, взрывчатка, наркотики, соли металлов и легкие металлы, тяжелые металлы и т.д.
Единственная проекция позволит разделить содержимое по плотности, но может совершенно не отразить форму предмета (излучение, направленное, например, вдоль ствола пистолета, спроецирует его на матрицу простым прямоугольником с закругленными углами). Поэтому, современные интроскопы оперируют, как минимум, двумя проекциями от установленных в разных плоскостях излучателей, формируя итоговое изображения после программной обработки всех проекций, что позволяет получить четкий контур исследуемого предмета. Более того, распознавание опасных предметов в современных интроскопах нередко производится автоматически программным обеспечением.
Насколько интроскоп безопасен для человека
Отсутствие базовых знаний нередко порождает всевозможные слухи относительно оценки опасности интроскопов, поэтому физику процесса представлять , как минимум, полезно.
Рентгеновское излучение имеет электромагнитную природу, возникает при резком торможении быстрых электронов в рентгеновской трубке (излучателе). Излучатель сам по себе не содержит радиоактивных веществ и не создает их в облучаемых предметах. Никакого накопления радиации в самой установке или в исследуемом багаже не происходит. Излучение возникает только после подачи питания на излучатель и полностью прекращается при его отключении. Тем не менее, представляет собой ионизирующее излучение, представляющее опасность для живых организмов и человека в первую очередь.
Национальные требования к установке интроскопов
Санитарные Правила и Нормативы - СанПиН 2.6.1.2748-10 - регулируют требования радиационной безопасности при работе с источниками ионизирующего излучения. В частности:
- Оборудование освобождается от радиационного контроля и учета, если доза в любой области на расстоянии 10 см от внешней поверхности не превышает 1,0 мкЗв/час (микроЗиверт в час)
- Интроскоп может использоваться, если доза облучения составляет не более 3,0 мкЗв/час на расстоянии 10 см от внешних поверхностей при любых режимах эксплуатации.
- Обязательное наличие технической документации, в которой должно быть указано максимальное значение мощности рентгеновского излучения и правила радиационной защиты.
- Оборудование должно иметь защитные блокировки, обеспечивающие безопасность эксплуатации.
- Размещение оборудования должно обеспечивать возможность проводить диагностику и ремонтные работы на месте эксплуатации.
- Обязательно наличие световой сигнализации, обозначающей включение рентгеновского излучения, а также блокировка работы при нарушении целостности защитных экранов.
- Автоматическое отключение электропитания в случае чрезмерных нагрузок и каких-либо неисправностей.
Гарантом законности и безопасности применения рентгеновской досмотровой установки на конкретном объекте является проект размещения. Поэтому наличие проекта ОБЯЗАТЕЛЬНО!
Требования к проекту размещения
Очень важный момент, принципиально отличающий проект досмотровой системы с использованием интроскопа от какой-либо иной - ответственность за его разработку целиком лежит на заказчике, а не на поставщике или монтажнике оборудования.
Поэтому, основные требования к проекту заказчику необходимо знать. Проект в обязательном порядке должен включать в себя:
- Исследование критериев потребностей со стороны заказчика для уточнения функциональных возможностей к интроскопу – габариты оборудования, интенсивность потока, необходимая пропускная способность, удобство для посетителей и операторов, доступ для технического обслуживания.
- Функциональное назначение здания - для каких целей предназначено оборудование и где планируется его установка.
- Сведения о прилегающих помещениях для планирования размещения оборудования и обеспечения к нему свободного доступа.
- План отделки с учетом используемых материалов для определения соответствия санитарно-эпидемиологическим нормам и требованиям радиационной безопасности.
- Технический чертеж помещения с указанием всех размеров, типа системы отопления, освещения, вентиляции, кондиционирования для оптимального размещения оборудования с точки зрения его бесперебойной и эффективной работы.
- Схематическое планирование расположения всех объектов внутри конкретного помещения для эффективного использования пространства, обеспечив удобство эксплуатации интроскопа.
- Выполнение расчетов безопасности эксплуатации оборудования и проведение испытаний, касающихся защиты персонала и окружающей среды.
- Весь пакет технической документации на интроскоп: паспорт, инструкция по эксплуатации, чертежи и спецификация для установки.
В действительности смонтировать интроскоп на объекте существенно проще, нежели подготовить, получить и согласовать все необходимые разрешительные документы на его установку. Тем более, если нет опыта в подобных действиях. Гораздо проще и в конечном итоге выгоднее обратиться к специалистам, которые окажут квалифицированную поддержку в процессе разработки плана размещения, прохождения экспертизы в инспекции на соответствие действующим нормам и правилам, а также в получении лицензии на данный вид деятельности.
Выбор интроскопа
Выбор интроскопа начинается с четкого определения места и цели его установки. Если, например, оборудование устанавливается в вестибюле метро, конвейерная лента в этом случае не предусматривается. Для таких объектов, как аэропорты и вокзалы, наличие конвейерной ленты обязательно. Размеры самой камеры должны обеспечивать размещение в ней любого возможного объекта досмотра. Для объектов транспорта это любой возможный размер багажа, а для таможенных терминалов понадобится камера, способная вместить в себя грузовой контейнер целиком.
Далее следует определить, какому стандарту должен соответствовать интроскоп. Существуют свои нормативные требования, прописанные в таких стандартах, для различных категорий объектов – промышленных предприятий, объектов транспортной инфраструктуры, спортивно-массовых мероприятий, образовательных и культурных учреждений и т.п. Необходимо в соответствии с нормативными требованиями, прописанными в подобных стандартах, подобрать соответствующее по своим характеристикам оборудование. Для каждой модели интроскопа напрямую прописано в сопроводительной технической документации, каким стандартам она соответствует.
В целом технические характеристики оборудования, требования по его монтажу и эксплуатации, обязательные требования безопасности в зависимости от категории объекта оснащения регламентируются:
- Приказом МВД РФ от 17 ноября 2015 г. № 1092 «Об утверждении требований к отдельным объектам инфраструктуры мест проведения официальных спортивных соревнований и техническому оснащению стадионов для обеспечения общественного порядка и общественной безопасности».
- Постановлением Правительства РФ от 26 сентября 2016 г. № 969 «Об утверждении требований к функциональным свойствам технических средств обеспечения транспортной безопасности и Правил обязательной сертификации технических средств обеспечения транспортной безопасности».
- Постановлением Правительства РФ от 2 августа 2019 г. № 1006 «Об утверждении требований к антитеррористической защищённости объектов (территорий) Министерства Просвещения Российской Федерации и объектов (территорий), относящихся к сфере деятельности Министерства Просвещения Российской Федерации, и формы паспорта безопасности этих объектов (территорий)».
Определив возможный модельный ряд, отвечающий требуемому стандарту, внутри него производится выбор на основании значимых технических характеристик. А именно:
- Разрешающая способность. Чем она выше, тем проще визуально на экране идентифицировать обнаруженный предмет.
- Скорость сканирования, которая должна соответствовать величине людского потока в месте контроля, исключая заторы при заданном уровне обеспечения безопасности (выборочный контроль, контроль крупногабаритных сумок, тотальный контроль и т.п.).
- Габариты или мобильность. Габариты камеры должны вмещать любой возможный вариант досматриваемого объекта. С другой стороны, соотноситься с объемом помещения, в котором устанавливается интроскоп, не создавая трудностей для прохода, обеспечивая доступ для обслуживания и ремонта. Если стоит задача отдельного выборочного контроля малогабаритных объектов, может быть целесообразным использование мобильных интроскопов.
- Возможность интеграция с другими техническими системами безопасности, такими, как СКУД и видеонаблюдение, если это необходимо.
- ПО. На настоящий момент приоритет имеет российское программное обеспечение, включенное в реестр российского ПО (МИНЦИФРЫ).
Попутно следует заметить, что при оснащении государственных объектов, объектов транспортной инфраструктуры выбор заказчика всегда будет в пользу интроскопов, включенных в реестр российского оборудования (МИНПРОМТОРГ), которые на сегодняшний день ничем не уступают зарубежным аналогам, при этом полностью соответствуют всем законодательным нормативам и не представляют сложностей в вопросах обслуживания и ремонта.
В качестве очень важного и обязательного фактора выбора следует рассматривать и уровень предоставляемой производителем/поставщиком технической поддержки, заключающейся в регулярной плановой проверке работоспособности оборудования, его диагностики, поставке и замене расходных материалов, проведении всех видов ремонтных работ в кратчайшие сроки. Режим техподдержки должен полностью совпадать с режимом эксплуатации оборудования.
Обязательные основные моменты монтажа оборудования и пуско-наладочных работ.
- Монтаж оборудования осуществляется в строгом соответствии с проектом размещения и инструкцией производителя с соблюдением требований эксплуатации – температурного рабочего диапазона и влажности. Нагрузка на перекрытия и настил не должна превышать допустимую.
- Включение оборудования производится с обязательной проверкой:
- работы ленты транспортера,
- световой индикации и сигнализации,
- работы кнопки управления,
- аварийной блокировки.
- Обязательный радиационный контроль на соответствие оборудования нормам безопасности.
- Настройка оборудования под рабочие характеристики - калибровка монитора для достижения максимально четкого и яркого изображения, а также тестирование всех функций, включая сканирование, обработку изображения, архивирование данных.
- Подготовка отчета о проделанной работе. Отчет подтверждает полноту и качество проведенных пусконаладочных работ, включая проверку соответствия оборудования проектным требованиям и стандартам безопасности. В отчете могут быть указаны выявленные в ходе пусконаладочных работ проблемы и способы их решения для исключения подобных неполадок в будущем.
К эксплуатации интроскопов допускается только персонал, прошедший обучение. Поэтому, помимо техподдержки инсталлятор или производитель/поставщик должны организовать такое обучение для всего персонала, который будет допущен к работе.
Сотрудники, работающие с интроскопом, должны понимать, как воздействует источник излучения на живые организмы, оборудование, окружающую среду, своевременно принимать меры по снижению профессиональных рисков, должны знать правила эксплуатации оборудования, включая его запуск в работу, выключение, настройку параметров сканирования, а также проводить регулярные дозиметрические измерения.
Подводя итог
Поскольку интроскоп использует в работе источник ионизирующего излучения, все требования, касающиеся радиационной безопасности, правил транспортировки, установки, проведения пусконаладочных работ жестко регламентированы на государственном уровне, а специалисты, осуществляющие такие работы, должны иметь соответствующую квалификацию и опыт.
А главная задача потребителя сводится не столько к выбору непосредственно оборудования, сколько к выбору подрядчика с большим практическим опытом и полным знанием всей обязательной законодательной базы, которому в полной мере можно доверить и выбор собственно интроскопа.
